TURBOCUT 500 PRO

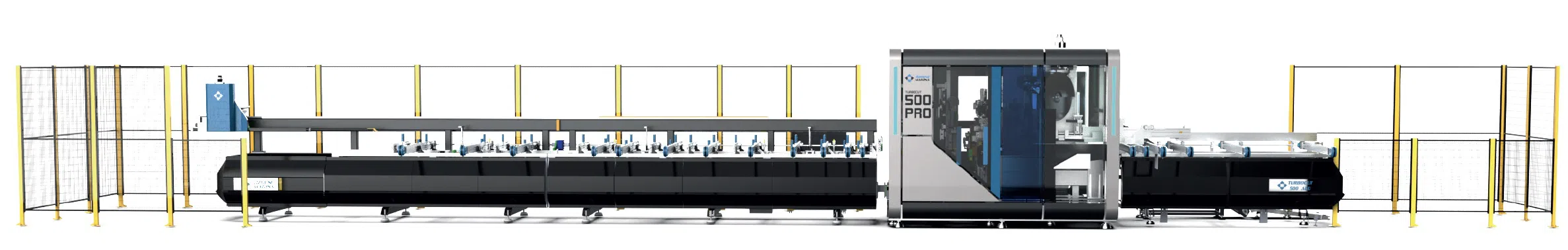

Centre d’usinage et de coupe de profilés PVC

Centre d’usinage et de coupe de profilés PVC

Description

  • Compatible avec tous les logiciels de menuiserie et d’optimisation.

  • 18 électrobroches haute vitesse refroidies par air et un système à double rail minimisent les vibrations pour un usinage de haute précision et de haute qualité.

  • Le système de scie Ø600 mm permet une coupe précise à tous les angles compris entre 35° et 145°.

  • Usinage du logement de cylindre de serrure en une seule opération.

  • Usinage du logement de poignée en une seule opération.

  • Usinage précis à l’angle intermédiaire de 45° grâce à 6 unités de fraisage (3+3) capables d’usinage angulaire.

  • Le bras de préhension de l’unité d’alimentation, pivotant à 90°, offre un positionnement et un usinage flexibles du profilé.

  • Mesure rapide et précise grâce au système de détection automatique de la longueur du profilé.

  • L’unité d’alimentation accepte des profilés de 800 mm à 6500 mm de longueur.

  • Le système de graissage automatique réduit les besoins d’entretien et prolonge la durée de vie.

  • Le convoyeur de profilés de haute précision assure un transfert stable et fiable.

  • Réglage indépendant de la pression pour chaque presseur.

  • Logiciel convivial et facilement programmable pour une exploitation rapide.

Schémas

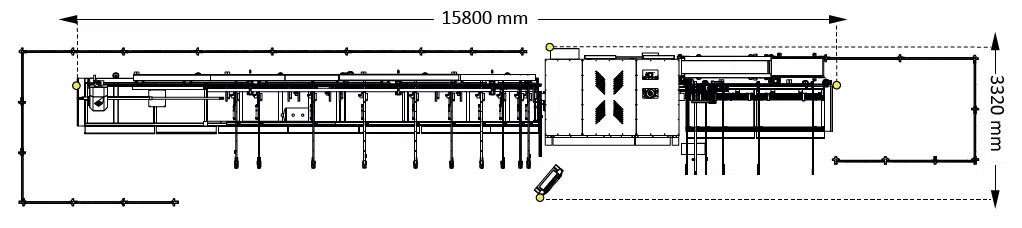

TURBOCUT 500 PRO light

TURBOCUT 500 PRO light

Spécifications

Valeurs techniques électriques

Source de courant400V / 32kW / 63A

Consommation d’air

Pression de l'air6-8 Bar
Consommation d'air450 lt/min

Machine

Poids de la machine4000 kg
Largeur de la machine4770 mm
Longueur de la Machine18815 mm
Hauteur de la machine2530 mm

Coupe

Hauteur Maximale de Profil Découpable (45°)190 mm
Hauteur Minimale de Profil Découpable (45°)35 mm
Largeur Maximale de Profil Découpable (45°)160 mm
Largeur Minimale de Profil Découpable (45°)30 mm
Hauteur Maximale de Profil Découpable (90°)190 mm
Hauteur Minimale de Profil Découpable (90°)35 mm
Largeur Maximale de Profil Découpable (90°)160 mm
Largeur Minimale de Profil Découpable (90°)30 mm
Longueur Maximale de Profil Découpable6500 mm
Longueur Minimale de Profil Découpable500 mm

Profil

Longueur Maximale de Profil Chargeable6500 mm
Longueur Minimale de Profil Chargeable800 mm
